DNA Kaapelimodeemi F-3890v3

Laitteen kaikkia asetuksia hallitaan tietokoneen nettiselaimella. Laitteen muistissa olevat asetussivut muistuttavat tavallisten nettisivujen käyttöä, joten asetusten muuttaminen on helppoa. DNA suosittelee Google Chrome -selainta. Yhdistä päätelaitteesi (tietokone tai tabletti) modeemiin langattomasti tai Ethernet-johdolla.
Avaa nettiselain (tässä vaiheessa saatat saada virheilmoituksen selaimeesi, mutta älä huomioi sitä). Kirjoita osoiteriville dna.asetussivu/ tai http://192.168.1.1 (siltaavassa tilassa 192.168.100.1) Enteriä painamalla pääset kirjautumissivulle.

1. Username on admin ja password on 1234
2. Paina OK ja modeemin asetussivut aukeavat

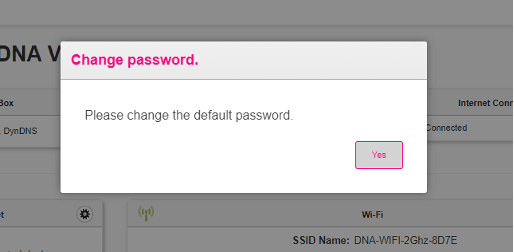

Nyt olet kirjautunut sisään modeemin asetussivuille. Voit vaihtaa laitteen salasanan, kun modeemi ehdottaa sitä kirjautuessasi. Asetussivuilta voit muuttaa myös WiFi-verkon asetuksia, verkon nimeä tai vaikkapa suojausasetuksia.

Kaikilla DNA:n langattomilla modeemeilla on tehdasasetuksiltaan sama salasana, 1234. Salasanaa tarvitaan, jotta laitteen asetuksia voidaan muuttaa. Salasana tulee vaihtaa tietoturvasyistä, jotta ulkopuoliset eivät voi hallinnoida modeemia. Kun olet kirjautunut asetussivuille, saat vaihdettua salasanan seuraavasti:

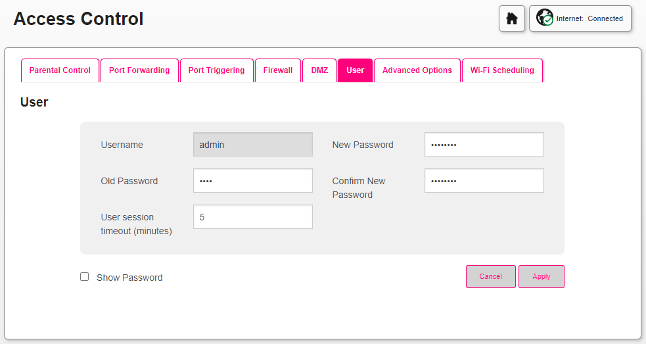

1. Kun olet kirjautunut etusivulle, valitse sivun valinnoista Access Control, ja siirry sivuston välilehdelle User. Tämän sivun kautta muutat modeemin salasanan.
2. Päätä, minkä salasanan otat käyttöön ja kirjoita se myös itsellesi muistiin. Salasanassa isot ja pienet kirjaimet ovat merkitseviä.
3. Kirjoita nykyinen salasanasi Old Password -kenttään. Tämän jälkeen kirjoita valitsemasi uusi salasana New Password -kenttään sekä uudelleen Confirm New Password -kenttään. Klikkaa Apply.

Modeemin hallintasivustolta voit helposti muuttaa langattoman verkon asetuksia. Näitä ovat mm. langattoman verkon, eli WiFi-verkon, nimi, salasana sekä suojausasetukset.

• Kirjaudu laitteen asetussivulle ja valitse WiFi valikon oikeassa reunassa näkyvää rattaan kuvaa.

• WiFi-sivuston alta voit muuttaa yleisimpiä langattoman verkon asetuksia:
  • WiFi-verkon nimi vaihdetaan kirjoittamalla uusi haluttu WiFi-verkon nimi kohtaan SSID ja tallennettaan muutos valitsemalla Apply sivuston alaosasta.
  • WiFi-verkon salasana vaihdetaan kirjoittamalla haluttu WiFi-verkon salausavain kohtaan Password ja uudestaan kohtaan Confirm Password ja tallennettaan muutos valitsemalla Apply sivuston alaosasta.

DNA Kaapelimodeemi WiFi modeemi tukee 2,4 GHz ja 5 GHz –taajuuksisia langattomia WiFi-verkkoja. Oletuksena laitteessa on päällä 5 GHz -verkko sekä 2,4 GHz ja 5 GHz yhdistelmäverkko, jolloin käyttölaitteesi valitsee mitä taajuutta käyttää. Suosittelemme yhdistelmäverkon (DNA-WIFI-XXXX) käyttöä.

Modeemin muutos siltaavaksi ja reitittäväksi tapahtuu modeemin hallintasivustolla.

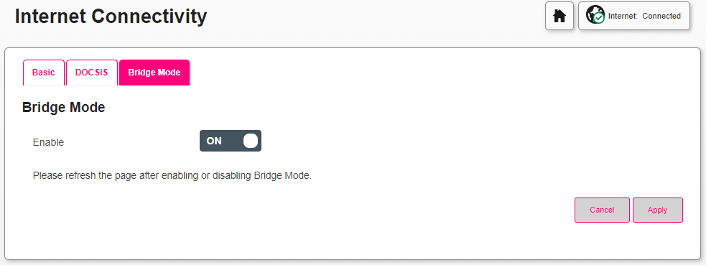

1. Kirjaudu laitteen asetussivulle ja valitse Internet Connectivity
2. Siirry Bridge Mode -välilehdelle
3. Siirrä Enable valinta ON-asentoon ja vahvista muutos valitsemalla Apply

Modeemin muutos takaisin reitittäväksi tapahtuu samalta sivustolta, muuttamalla Enable -valinta OFF-asentoon. Vaihtoehtoisesti myös modeemin resetointi, eli palautus tehdasasetuksille, palauttaa modeemin takaisin reitittävään tilaan.


Modeemin merkkivalot kertovat modeemin tilan ja yhteyden laadun. Modeemiin voi valita pimeän tilan (dark mode), jossa laitteen LED-merkkivalot pimenevät 5 minuutissa internetyhteyden kytkemisen jälkeen. Voit kytkeä pimeän tilan päälle laitteen asetussivustolla.

• Kun olet kirjautunut etusivulle, valitse sivun valinnoista My HomeBox ja siirry sivuston välilehdelle Light control.
• Pimeä tila valitaan valitsemalla vetovalikosta Dark. Jos haluat pitää merkkivalot aina päällä, valitse Always on. Tallenna muutos valitsemalla Apply sivuston alaosasta.

Jos olet aktivoinut pimeän tilan, laitteen merkkivalot syttyvät automaattisesti virhetilanteessa. Voit myös tarkistaa merkkivalojen tilan painamalla lyhyesti WPS-painiketta.

Kirjaudu laitteen asetussivulle ja paina Guest 2.4 GHz tai Guest 5 GHz -valikon oikeassa reunassa näkyvää rattaan kuvaa.

Radiot ovat oletuksena OFF-asennossa ja ne pitää vaihtaa ON-asentoon. Oletuksena SSID-nimi on DNA-WIFI-Guest-XXXX ja verkko on salaamaton. Suositus on asettaa salasana verkolle.

WiFi Guest -verkon nimi vaihdetaan kirjoittamalla uusi haluttu WiFi Guest -verkon nimi kohtaan SSID ja tallennetaan muutos valitsemalla Apply sivuston alaosasta.

WiFi Guest -verkon salasanan asettaminen / vaihtaminen onnistuu aktivoimalla Security-kohdasta haluttu salaus (suositus WPA2/WPA) ja tämän jälkeen kirjoittamalla haluttu WiFi-verkon salausavain kohtaan Password ja uudestaan kohtaan Confirm Password. Muutos tallennettaan valitsemalla Apply sivuston alaosasta.

WiFi Guest -verkko luo vierailijoille oman aliverkon. WiFi Guest -verkossa olevat laitteet eivät näe laitteita, jotka ovat modeemin ensisijaisessa WiFi-verkossa.

Kirjaudu laitteen asetussivulle ja valitse My HomeBox. Siirry sivuston välilehdelle Maintenance. Valitse sieltä Backup & Restore.

Ottaaksesi varmuuskopion asetussivulle tehdyistä muutoksista paina Backup Configuration -painiketta. Tiedosto tallentuu asiakaslaitteelle tiedostonimellä device.cfg.

Palauttaaksesi asetukset paina Restore-kohdasta Choose File. Valitse sitten haluttu tiedosto ja paina Restore Configuration -painiketta.

Kirjaudu laitteen asetussivulle ja valitse Wi-Fi Mesh Overview.

Bandsteering & Roaming -välilehdellä voit valita onko yhdistelmäverkko (2.4 GHz & 5 GHz) käytössä. Jos haluat poistaa yhdistelmäverkon käytöstä, valitse Bandsteering and Roaming -valinnassa OFF. Muutos tallennetaan painamalla Apply.

Valinnan jälkeen sinulla on erilliset 2,4GHz ja 5GHz verkot, joiden asetuksia voit muuttaa itsenäisesti.

Kirjaudu laitteen asetussivulle ja valitse My HomeBox. Siirry sivun välilehdelle DynDNS.

Paina Enable-nappi ON-asentoon. Valitse Provider-listalta palveluntarjoaja ja täytä tiedot kenttiin Username, Password ja Hostname. Lopuksi tallenna muutokset painamalla sivun alalaidasta Apply.

DynDNS-palvelun käyttö edellyttää, että käyttäjä on luonut valmiiksi tilin DynDNS-palveluntarjoajalle.

Kirjaudu laitteen asetussivulle ja valitse Access Control. Siirry Advanced Options -välilehdelle.

Paina Remote Config Management -asetus ON-asentoon. Tallenna valinta painamalla Apply sivun alalaidassa. Hallintaosoite on modeemin julkinen ip-osoite porttiin 443 (esim https://1.1.1.1:443). Julkinen osoite löytyy ohjeesta Laitetiedot.

 Kaapelimodeemin CM MAC -osoitteen tarkistus

Kirjaudu laitteen asetussivulle ja valitse Internet Connectivity. Siirry DOCSIS-välilehdelle ja sitten Network Parameters -välilehdelle. CM MAC -osoite näkyy kohdassa MAC.

Sarjanumeron tarkistus

Kirjaudu laitteen asetussivulle ja valitse My HomeBox. Siirry Device Info -välilehdelle ja sitten General-välilehdelle. Sarjanumero näkyy kohdassa Serial Number. Löydät sarjanumeron myös laitteeseen liimatusta tarrasta.

Laiteversion tarkistus

Kirjaudu laitteen asetussivulle ja valitse My HomeBox. Siirry Device Info -välilehdelle ja sitten General-välilehdelle. Laiteversio näkyy kohdassa Software Version.

WAN MAC -osoitteen tarkistus

Kirjaudu laitteen asetussivulle ja valitse My HomeBox. Siirry Device Info -välilehdelle ja sitten General-välilehdelle. WAN MAC -osoite näkyy kohdassa WAN MAC Address.

Julkisen IP-osoitteen tarkistus

Kirjaudu laitteen asetussivulle ja valitse My HomeBox. Siirry Device Info -välilehdelle ja sitten General-välilehdelle. Julkinen IP-osoite näkyy kohdassa Public IPv4 address.

Kirjaudu laitteen asetussivulle ja valitse Access Control. Siirry Parental Control -välilehdelle.

Valitse listalta kaikki laitteet tai haluttu laite. Valitse sitten viikonpäivä ja aika, jolloin haluat estää internetin käytön kyseisellä laitteella/laitteilla. Lopuksi tallenna muutokset painamalla Apply sivun alalaidassa.

Kirjaudu laitteen asetussivulle ja valitse Access Control. Siirry Port Forwarding -välilehden kautta Add Rule -välilehdelle.

Modeemissa on päällä oletuksena UnPn-työkalu portinohjaukseen. Esimerkiksi pelattaessa tai käytettäessä latausohjelmia, käyttäjä voi avata portteja myös manuaalisesti.

Manuaalisen ohjauksen tekeminen:

Custom service name = nimeä palvelu

Service  = Voi valita valmiin palvelun

External host = ulkoinen osoite (jos ei haluta määrittää tiettyä osoitetta niin jätettävä tyhjäksi)

Internal host = sisäinen osoite

Protocol = käytettävä protokolla

External Port = ulkoinen portti

Internal Port = sisäinen portti

Valittuasi haluamasi asetukset, paina sivun alalaidassa olevaa Add-painiketta.

Kun sinulla on kaksi tai useampi DNA Mesh WiFi -modeemi käytössäsi, voit katsoa topologia-näkymästä, että modeemit ovat optimaalisesti yhdistetty toisiinsa. Voit myös tarkistaa minkä modeemin taakse laitteesi ovat yhdistyneet.

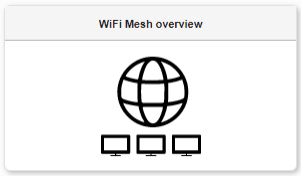

Kirjaudu laitteen asetussivulle ja valitse Wi-Fi Mesh Overview.

Wi-Fi Mesh Overview -välilehdellä näkyvässä topologiakuvassa ylimpänä näkyy modeemi, jonka asetussivulle olet kirjautunut. Puumaisesti näkyy topologia muista Mesh WiFi -modeemeista. Topologiassa näytettävät tiedot vaihtelevat riippuen modeemin mallista ja versiosta.

Extenders-välilehdeltä näet tarkemmat tiedot modeemeista.

Devices-välilehdeltä näet tietoja laitteistasi ja tiedon mihin modeemiin laitteesi tällä hetkellä on yhdistetty.
